■ 方案簡介

 “四表合一”綜合采集管理平臺是寧夏隆基寧光儀表自主開發設計的能源物聯網綜合管理系統。通過本系統將供電、供水、供熱、燃?xì)馑姆N信息采集融合為一體，通過遠程采集到本地服務器或云服務器中，再實現綜合性的運維管理。同時為用戶提供完整、及時、準確的用能信息和多樣化的系統服務，改善客戶用能服務體驗，促進客戶能源消費觀念轉變，推動構建公開、透明、高效、便捷的“互聯網+ 能源”運營模式。具有良好的人機界面，能夠有效的統計和管理采集數據，并對數據的安全性做了有效的保密措施。安裝方便，是用電管理部門、商業廣場和物業小區等管理部門，提高用電用水管理水平，解決收費難問題的理想產品。

“四表合一”綜合采集管理平臺由計量儀表、數據采集傳輸、計量收費、檔案管理、人員管理、交費充值、異常報警、能耗分析、數據共享及手機App運維 等模塊組成。主要完成電能表/水表參數設置，商戶售電/售水管理及能耗管理工作，操作簡便；客戶可實現對表的遠程實時操作監控，對能耗及用水量的統計分析有助于其決策部署；同時也解決了用戶多表計管理混亂、在線繳費難、人工抄表成本高等問題，最大可能的滿足客戶需求。

■ 功能特點

◎架構方式：B/S架構；系統組成：終端設備管理、抄表采集管理、遠程控制管理、在線繳費管理，統計報表管理、系統配置管理等模塊組成;

◎云端部署：云端統一部署，升級方便快速，客戶不需要安裝客戶端。系統軟件升級維護不再受到客戶網絡環境的困擾。

◎系統規模：接入表不受數量、地域限制，一個賬戶可以管理多個項目，系統設計容量超過十萬個計量點。

◎項目托管，免現場安裝：公司全流程的項目及數據托管服務，不但可以省去很多硬件成本，還能大大減少客戶現場調試和維護成本。

◎收費種類： 電費、水費、燃?xì)赓M(fèi)、附加費。付費方式多樣化：可采取不計費，系統預付費、后付費，表計預付費四種收費方式。

◎結算方式：采用金額結算方式。

◎支付方式：微信、支付寶、網銀、現金等多種方式。

◎遠程抄表，遠程售電：抄表信息通過網關實時上傳到云平臺，快速便捷，免去人工抄表；

◎通信方式：LoRaWAN、NB-IoT。

◎支持儀表：電表，LoRa水表，NB-IoT水表，LoRa氣表、NB-IoT氣表，MBus水表等。

◎數據采集和通斷控制：系統可自動定時采集、手動實時采集;用戶欠費儀表自動斷開，充值后無欠費則自動接通;也可手動遠程控制。

◎異常報警：用戶剩余金額閾值報警，欠費斷電報警，水電表和網關離線報警、采集失敗報警等。

◎報警提醒方式：電話、短信、微信推送、手機APP、客戶端。

◎實時信息(可選)：實時抄讀用戶電壓、電流、功率、功率因數等用電實時信息。

◎數據顯示：表格顯示、儀表盤顯示、趨勢曲線顯示、柱狀對比顯示。

◎數據共享：可集成其他系統數據，也可為其他系統提供數據接口。提供統一的第三方API或SDK開發接口，第三方平臺可選擇數據接入或完全接管。

◎能耗分析：用戶和管理員都可查詢管控表每天的用能狀況；能耗圖形界面支持儀表盤、柱狀圖、曲線等多種圖像界面自由切換。

◎權限管理：多級用戶權限管理和相關的數據保護;可對管理員和業主分別給與不同的權限進行相應的操作。賬戶與項目掛鉤，每個物業環境的財務數據互相獨立;角色設置與賬戶設置分離;集團總部用戶可訪問多個項目。

◎移動終端：業主可以通過使用APP或公眾號實現在線充值繳費業務，同時可進行實時信息查詢、狀態信息查詢、歷史信息查詢等操作。

◎數據安全：公網傳輸數據采用RSA加密算法，秘鑰分發機制等保障數據安全。

◎安全用電：過電壓、過電流及功率超限、定時時間通斷控制、惡性負載控制、基礎免費電量、費控和強控等，如學校學生宿舍，特殊辦公區域等應用環境

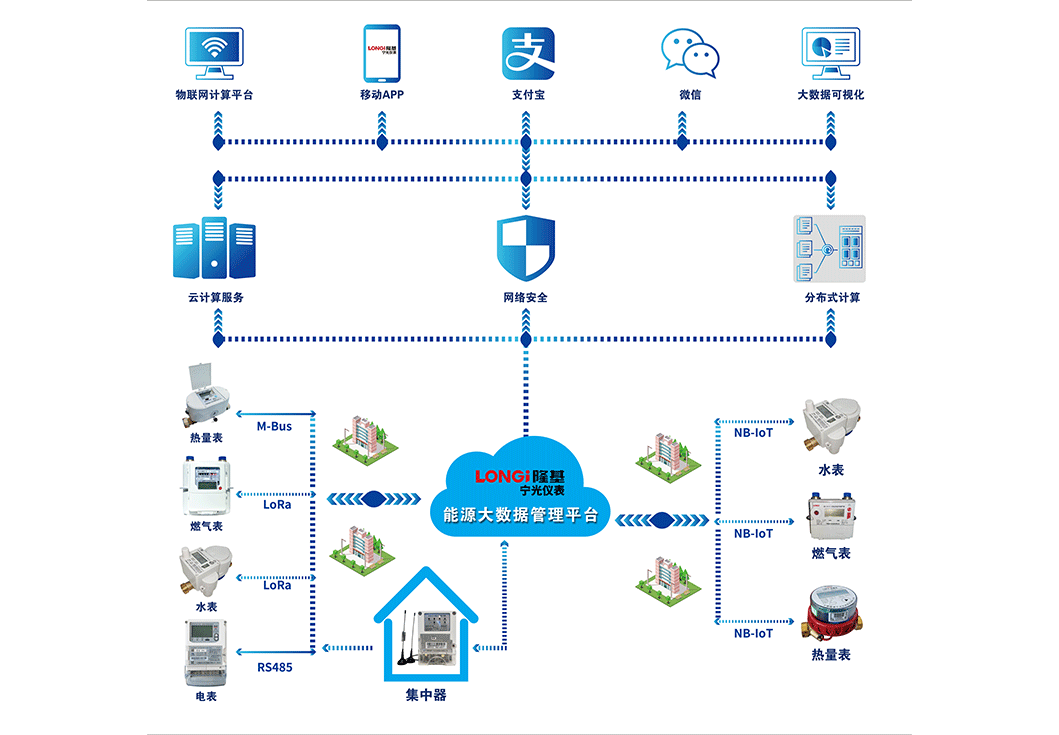

■ 系統架構

本系統由完善的標準體系和安全體系組成，主要分為如下幾個層次。

系統感知層，通過安裝在帶有通訊接口的電表、水表、氣表等能耗傳感器， 實施對負荷用電量的實時監測。監測數據包括：電壓、電流、有功功率、無功功率、功率因數、有功無功電能、諧波、環境與開關狀態、事件記錄等用電參數，及用水用氣的使用量。

通信傳輸層，通過安裝較新物聯網技術LoRaWAN網關基站，結合LoRaWAN采集設備將底層傳感數據搜集。

通信方式層，通過電信運營商IoT平臺，LoRaWAN調度平臺，2G/3G/4G網絡將數據上傳到時波PaaS平臺。

應用層，通過系統軟件完成數據采集、校驗、分析、處理、系統維護、授權使用權限分級控制等;并可將現場運行的重要數據、報警信息、故障信息等通過手機或PC端傳送到企業決策人員。
